上海市第六人民医院综合布线解决方案

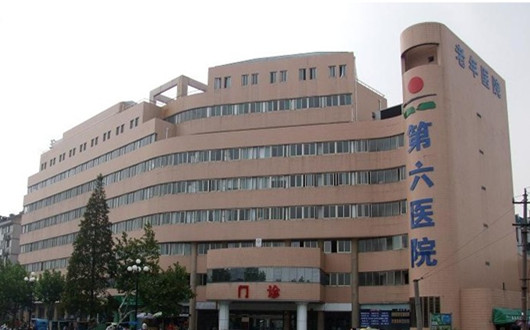

　　上海市第六人民医院，医院占地面积约30万余平方米，建筑面积7万余平方米;编制床位400张，现展开床位550张;编制干部、战士550人，现有645人;设有33个临床科室、9个医技科室。上海市第六人民医院集医疗、科研、教学和保健为一体的“三甲”医院。目前，医院拥有核磁共振、数字减影、CT、电镜、X光机、大型高压氧舱群、中心监护系统等价值4000余万元的医疗设备;建有全院微机联网管理系统、全国远程会诊系统。

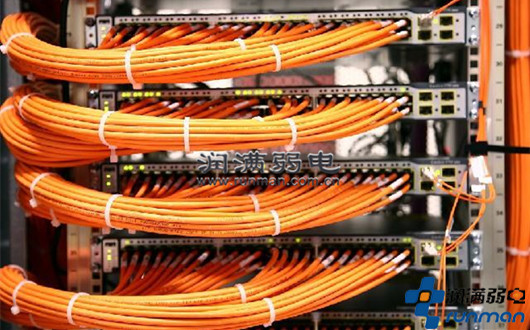

　　在医院的综合布线系统中其功能复杂、应用内容繁多，有对信息安全及实时性要求高的急诊系统;有对网络传输带宽高要求的PACS;还有多串口的传输的CIS;还有视音频同步传输的介入信息;还有手术远程直播/点播系统等，同时我们又可以根据不同的建筑环境，进行综合布线设计，对挂号收费及药房可根据窗口数量进行布点，同时要考虑LED屏和相关的导向系统;对医技部门要根据仪器设备及电脑摆放位置进行布点;对手术室、ICU、急救室等要充分利用吊臂环境，同时要考虑HIS、PACS、 CIS以及手术转播的要求;对内镜、介入等视频，要充分考虑双向音频传输;对病区和特诊等区域，要考虑布线系统能支持今后无线数据传输的实施方案。

　　因此，上海市第六人民医院要求综合布线产品采用进口品牌，同时需具有由国家信产部出具的检测报告、ISO质量管理体系认证证书、以及至少三家国际权威检测机构出具的认证证书。六类非屏蔽双绞线要求≥350MHz的带宽;线缆外皮防火级别为最低为CM级最高为CMP级;NEXT指标大于6Db。传输性能完全超越TIA 568C和ISO 11801 ClassE级标准;要求通过ETL、UL等第三方测试机构认证，同时要求线缆上印有UL产品序列号，并且该序列号可在UL官方网站上查询。配线架兼容屏蔽非屏蔽环形接地;快接方式安装或更换模块; 标签窗内可更换标签条;信息模块要求满足单体测试级别，模块通过单体测试认证-3P、ETL;模块芯针采用圆形触针，触针整体镀金50μ;模块触针和电路板连接处要求不使用焊锡、接触点不含铅，接触电阻小于42mΩ，电路板传输性能满足TIA 568-C2的标准要求;接口类型为KEYSTONE国际标准类型;模块采用高质量塑料材质模块：主体部分采用ABS高抗压94V0级的工程热塑料;前门采用PC+ABS高韧性与高强度94V0级热塑料IDC部分采用 94V0级高性能PC料。面板采用多模块化组合式结构，可进行1-4口信息口组合搭配光纤配线盘采用多种耦合器模块组方式结构，耦合器按照需求以六个一组模块化方式直接与光配线盘卡接。具有3P、ETL、UL等第三方测试机构认证。
