福建花园酒店无线覆盖解决方案

莆田帝宝花园酒店共有312 间客房，酒店共22 层，1 层是大厅，2-4 层是饭店及会议厅，5 层到21 层是客房。机房在酒店的3 层。酒店内每层有竖井配电间。每层南北各9 个房间，每层计18 个房间，房间之间的墙体较厚。酒店经过市场调研，最终选用D-Link 公司的产品DWS-3024 无线交换机和DWL-3500AP 的无线覆盖解决方案。

经过前期测试，大厅、餐厅和会议厅，每层安装2 台DWL-3500AP。客房从5-21 层，共17 层，每层安装3 台DWL-3500AP，全楼共安装59 台DWL-3500AP。在3 层的机房安装3 台DWS-3024 无线交换机，在7、10、13、16、19 分别安装一台DES-3550 交换机做楼层的接入，每台DWL-3500AP 分别就近接入到DES-3550，DES-3550 汇聚到机房的核心交换机DES-6500，3 台DWS-3024 通过千兆网络连接到DES-6500。每台

DWL-3500AP 通过有线网络连接到DWS-3024，DWS-3024 控管59 台DWL-3500AP。

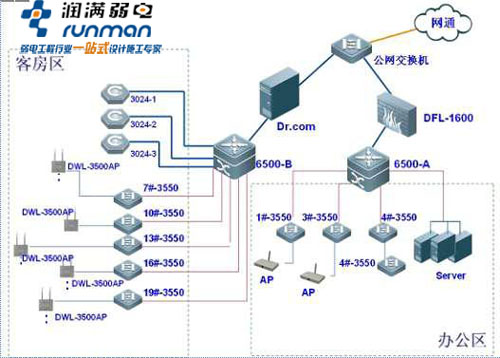

拓扑图：

方案优势及特点

1. 管理方便

对AP 进行统一配置，并可统一监测。可一次对所有AP 完成配置，并能实时监测所有AP 的工作状态，如果出现问题，可及时发现。如果AP 出现故障不能正常工作，可以用新品更换故障设备，就像换灯泡一样简单，不需要做任何额外配置即可让新AP 投入工作，大大节省了网络故障恢复时间。

对AP 进行统一信道分配。相邻无线设备选择非重叠信道是很重要的，在这个方案里，可以选择自动分配信道，让设备根据相邻设备的信道使用情况来智能选择信道。

对AP 进行统一升级。一次操作，对所有AP 进行统一软件升级。

2. 易扩展

随着业务规模的扩大，网络都会按需进行扩充，此方案具备良好的扩充性，能够让网络按照需要灵活的扩展。

3. 安全性高，DWL-3500AP 支持64/128/152 位WEP 数据加密，支持WPA/WPA2 安全；每个RF 频率的多个SSID，能够让办公网络和提供给客户上网的网络有效分隔，以保证安全。

4. 配合DWS-3024 无线交换机，可在网络中实现高速无缝三层漫游。

实施效果

酒店应用DWS-3024 和DWL-3500AP 的解决方案后，可以为酒店内的客人提供无线网络的接入服务，网络自开通到现在已近两年时间，系统非常稳定，无客户投诉，网络维护成本低。系统非常稳定，无客户投诉，网络维护成本低。同时为以后酒店无线覆盖可以陆续开通无线电话、无线对讲机、无线监控等应用，更加提高酒店的网络服务，使投资得到更大的回报。
