上海富士达电梯配件工厂仓储无线覆盖方案(5)

4.无线部署方案设计

无线AP设备的部署是无线方案中最核心的部分，设备的选型、数量的多少、部署的位置，都决定着整个无线项目效果的好坏。因此，了解清楚客户的上网终端数量、现场部署环境，实地墙体的信号穿透效果，都是做好该项目必不可少的前提工作。通过前期的现场环境了解，我们建议贵企业工厂的无线部署方案如下：

4.1 无线设备的选型-汉明(howay)

苏州汉明科技有限公司是一家专业致力于无线局域网（WLAN）通信软件和硬件开发与推广的自主研发型企业。公司成立于2009年6月，总部位于苏州工业仓库，设有上海、深圳两个研发中心，在上海、北京、武汉、成都和深圳等地设有分公司和办事处。

汉明科技始终聚焦WLAN技术领域创新进步，以覆盖WLAN全系列的产品线为积累，逐步形成“无线应用系统一体化”解决方案提供商，并迅速得到广泛应用，占领了WLAN发展潮流的制高点。公司产品包括WLAN设备和网络加速设备等，均拥有核心技术及知识产权，获得多项发明专利，所有产品均获得得国家无委会认证、CE认证、FCC认证等资质。

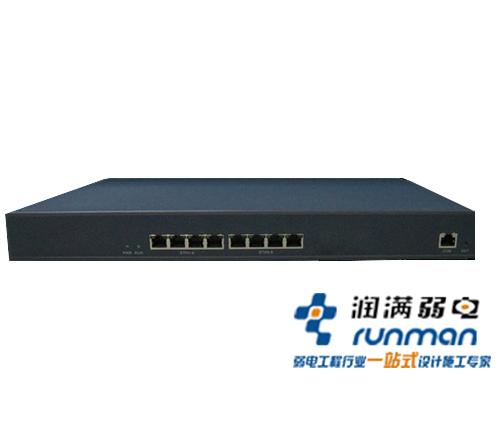

4.1.1 汉明Howay6100C无线管理器

汉明科技自主研发的Howay6100C系列无线控制器产品，是针对行业用户的一款新型的无线控制器，基于业界领先的多核处理器架构设计，可提供强大的数据处理能力和多业务扩展能力，具有处理性能高、功能特性丰富等特点。

Howay6100C无线控制器配合汉明科技AP设备组成一体化集中式管理架构的无线网络系统，所有AP的管理、控制、配置任务都由无线控制器集中管控下发，AP零配置即插即用。基于Howay6100C搭建的一体化无线网络系统，相比独立的FAT AP，集成更多的QOS、安全、漫游特性，充分提高了无线网络的整体服务质量，使多业务承载更为可靠稳定。Howay6100C基于集群智能管理技术，对每AP的射频环境进行实时监测、管控，从而实现AP功率、信道的自动调节以及基于用户数或流量的负债均衡策略，最大程度的减小对无线信号的干扰，使无线网络的负载能力均衡、稳定。

Howay6100C采用8个全千兆以太网口，最大可管理128个AP，支持802.3at功能。详细规格请参考《Howay 6100C产品手册》

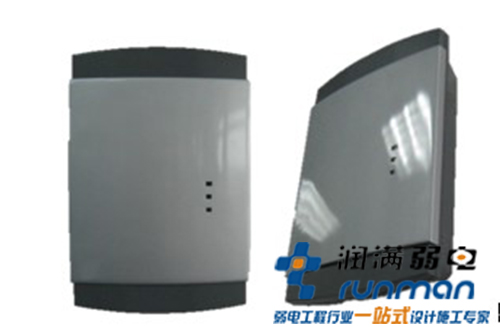

4.1.2 汉明Howay2000NV 壁挂式单频无线AP

Howay2000NV是汉明科技自主研发的新一代基于IEEE 802.11n技术标准的超百兆高速无线接入设备，工作在2.4GHz频段，采用MIMO、OFDM等技术，最高可提供300Mbps的数据传输速率，相当于传统802.11a/b/g网络接入速率的6倍。Howay2000NV内置3 MIMO天线和500mW的射频芯片，能提供更大的覆盖范围和更强的信号穿透力，室内有效覆盖距离可达40-50m。设备基于壁挂式外观设计，美观大方，可直接安装在墙壁上。

Howay 2000NV具有丰富的射频控制、移动访问、网络安全、多业务支持等功能，可同时提供多种接入模式（b/g/n）。根据不同的应用场景，可灵活选择FIT或FAT工作模式，进行独立组网或配合汉明科技无线控制器提供基于零配置的高性能无线移动网络。结合汉明科技无线网络整体化解决方案，Howay2000NV可广泛应用于医院、工厂、酒店、企业、机场、运营商等室内无线应用场合。

详细规格请参考《Howay 2000NV产品手册》

4.2 无线设备的选型-摩托罗拉(Motorola)

美国MOTOROLA公司是一家全球领先的为客户提供从产品到解决方案的一整套应用系统的高科技公司。产品线涉及前端数据采集、无线网络及其核心管理等各个层面。美国MOTOROLA公司是全球移动计算技术的先驱，也是最早参与制定无线网络标准的厂商之一（80年代MOTOROLA与IBM、AT&T共同确定了无线网络的802.11协议框架体系）。

基于业界领先的技术优势，稳定可靠的产品品质，为方便用户使用而精心设计的产品细节，使得Motorola连续三年被Wlan行业权威机构Gartner评为无线行业领袖。选择摩托罗拉，就是选择唯有行业领袖才具备的独特优势以及业已在世界各地为各行各业的客户成功部署的成熟技术。

“摩托罗拉在无线行业的领袖地位，就像Cisco在有线网络行业的领袖地位”。

“摩托罗拉产品是最为绿色环保的Wifi设备”。

“可能是业界唯一一家能够满足用户所有无线需求的设备供应商”。

以上是WLAN业界权威机构对MOTOROLA的评价，。

从1996年推出第一款专为酒店行业而设计的Wifi产品至今，摩托罗拉已经连续15年致力为酒店行业提供最能满足酒店无线业务需求、技术最领先、管理维护最为简便、产品稳定性最强的无线产品整体解决方案，拥有数百项专利技术、并获得数十项各类行业奖项。同时根据酒店业务需求的不断变化，摩托罗拉依托多年为酒店行业服务的经验以及强大的技术研发优势，不断为客户提供最能满足酒店现在业务及未来业务发展需求的酒店行业专用产品。

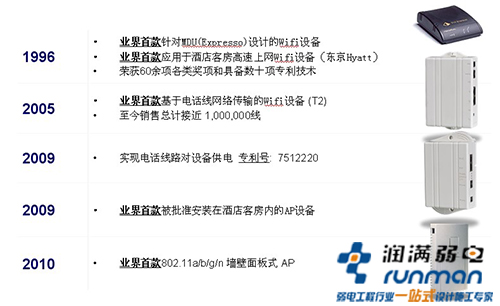

1996年至今摩托罗拉酒店行业专用无线接入设备

作为业界的领导者，摩托罗拉的无线网络设计架构及产品功能设计思想是无数无线网络设备供应商所追随和效仿的对象。但依托摩托罗拉常年的酒店服务经验及数百项专利技术的保障，仅有摩托罗拉才能为您提供安装维护最为便捷，使用效果最佳，客户满意度最高的酒店无线网络覆盖产品及解决方案。摩托罗拉酒店解决方案包括：涵盖广泛的专有广域及局域网络设备组合，具备丰富的通信功能的移动终端，能提供出类拔萃的应用的合作伙伴渠道以及一揽子部署前后服务等，以帮助您搭建移动无线网络，并使之保持最优性能。正是由于摩托罗拉在酒店行业所拥有的诸多优势，才使其成为全球众多酒店集团的首选Wifi网络设备供应商。选择摩托罗拉，意味着您选择了一家行业领军企业作为您的技术合作伙伴。摩托罗拉将为您提供成熟的专业知识和技术，以帮助您最大限度地实现价值，更快地获得投资回报 -- 进而在酒店行业中领先一步

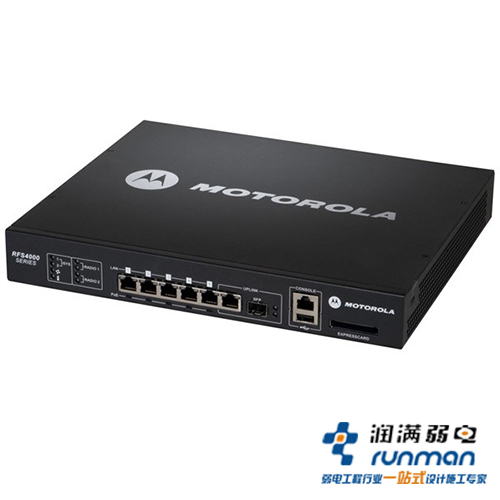

4.2.1摩托罗拉RFS 4000无线控制器

RFS 4000 是一个全面集成的设备，包括一个 802.11n无线服务控制器、802.11n接入点、有线交换机（5个 POE 端口融为一体）、IPSEC VPN/ 防火墙/ WIPS安全保护、RADIUS 和 DHCP服务器、位置和 RFID 引擎*、3G冗余备份链路功能等。

WiNG 架构

借助一个集无线语音、视频、数据和多射频技术（如 RFID*）和 Wi-Fi（包括8 0 2.11n）和未来的4G技术于一体的平台，改善业务流程；丰富的企业级功能包括跨二级/三级部署的无缝漫游、极具弹性的故障网络冗余功能、全面的安全保护、高质量的语音和其他增值服务。

无线入侵检测/保护系统(IDS/IPS)

集成的 IDS/IPS 利用802.11n接入点的双频段感应功能来防御无线攻击。先进的 WIPS 模块可对接入有线网络的无线非法接入点进行检测和遏制，为无线网络提供进一步的保护。

Wi-Fi 和类 RFID 实时定位系统均可实现集中的资产跟踪和监控*。USB 存储能力使 RFS 4000 可在分支网络中用于下发无线客户端的软件版本。VoWLAN支持能力使园区内外的员工实现一键通等功能，可为整个无线企业网络提供经济高效的语音服务。丰富的功能集合可实现对众多无线网络功能的细微的控制，以确保连接的通畅无阻，从而提供优质的语音服务。高品质服务 (QoS) 确保了语音和视频服务的卓越品质。WMM 准入控制（包括 TSPEC 和

SIP 呼叫准入控制）及 802.11k 射频资源管理确保了语音呼叫享有专用宽带，加强了对于各种 VoIP 手持设备的有源语音呼叫的控制。

端到端支持

作为移动行业的领导者，摩托罗拉在世界各地为许多全球大型企业部署移动解决方案过程中积累了丰富的经验。摩托罗拉企业移动服务融合了这些专业知识，可提供全面的支持计划，帮助您部署和维护 RFS 4000，使其维持峰值性能。摩托罗拉推荐使用高级更换支持服务来保护您的投资，该服务是一项为期数年的计划，包括下一工作日设备更换、软件技术支持和软件下载，有助于确保业务顺利运作并取得成效。该服务所包含内容非常全面，包括正常磨损及内外元器件的意外损坏，大大减少了不可预见的修理费用。

RFS 4000 系列实现有线/无线网络的真正融合，以建立一个智能的分支办公网络安全的访客接入（热点）提供安全的有线*和无线客户端访客接入，内置的强制Web portal、可定制登

录/欢迎页面、用户登录网址重定向、按使用量收费、动态分配客户端的 VLAN、DNS 白名单、使用 GRE 信道*将信息流传输到中央站点、API 支持*（实现与自定义的We bportal互操作）

实时定位系统 (RTLS)*

提供丰富的定位服务，支持 802.11、RFID 和第三方定位解决方案（包括行业领导者 AeroScout、Ekahau和 Newbury Networks 提供的解决方案），以实现实时的企业资产跟踪。

基于标准的支持：EPC 全局 ALE 接口，用于处理和过滤来自所有有源和无源标签的数据；EPC 全局LLRP 接口，支持无源 RFID标签

3G 连接，用于网络冗灾或

快速部署主 WAN 链路出现故障时，可使用各种现成 3G PCIExpress卡提供 3G 无线广域网链路回传支持

增强的端到端高品质服务(QoS)

可增强语音和视频功能；对网络流量进行优先排序，以尽可能地减少延迟，并提供最优的用户体验；SIP 呼叫准入控制和带准入控制的 Wi-Fi 多媒体扩展（WMM 节能）可增强多媒体应用效果，延长电池供电时间和增加电池

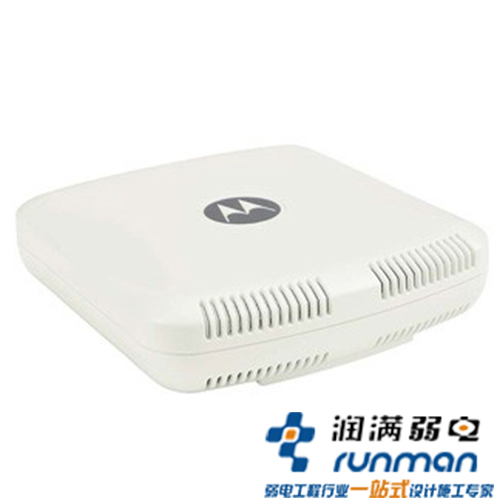

4.2.2摩托罗拉AP6521无线AP

AP 6521规格表

物理特性AP 6521（内置天线） AP 6521（外接天线）

尺寸： 15.24cm长x 13.97cm宽x4.11cm高

重量： 0.91千克    1.14千克

安装选项： 吊顶式（悬挂在天花板下方T形条上）；壁挂式吊顶式（安装在天花板上方）；壁挂式

阻燃：是，经UL 2043认证

LED指示灯： 2个LED指示灯，可指示2.4GHz/5 GHz活动、功率、开通和错误等状态

无线数据通信和网络连接

速率：  802.11b/g：1、2、5.5、11、6、9、12、18、24、36、48和54Mbps

802.11a：6、9、12、18、24、36、48和54Mbps

802.11n：MCS 0-15，最高300Mbps

网络标准： 802.11a、802.11b、802.11g、802.11n

无线技术： 直接系列扩频（DSSS）、正交频分复用（OFDM）和空间复用（MIMO）

可支持的虚拟局域网/无线局域网： 虚拟局域网/无线局域网均取决于控制器

上行链路： 自动侦测10/100/1000Base-T以太网

射频特性

工作信道： 5GHz：从5180 MHz至5825 MHz的所有信道

2.4GHz：2412-2472 MHz

实际工作频率取决于各个国家的法规限制

最大有效发射功率： 27dBm

发射功率调节： 1dB步长

天线配置： 2x2 MIMO（两根用于发射，两根用于接收）

工作频段： FCC EU 2.412至2.462 GHz；2.412至2.472 GHz；5.150至5.250 (UNII -1)； 5.150至5.250 GHz

5.725至5.825 (UNII -3)； 5.150至5.350 GHz； 5.725至5.850 (ISM)；5.470至5.725 GHz

使用环境

工作温度： 32°F至104° F/0°C至40° C

贮存温度： -40°F至158° F/-40°C至70° C

工作湿度： 5%-95%（非冷凝）

工作海拔高度： 8,000英尺/2438米

贮存海拔高度： 15,000英尺/4572米

静电放电： +/- 15 kV（空气） +/- 8 kV（接触）

电源技术规格

工作电压： 802.3af电源：48 VDC @ 12.95W（典型值）；36 VDC至57 VDC（范围）

工作电流： 270mA rms @ 48V

集成式以太网电源支持： 基于标准的IEEE 802.3af

产品安全认证UL 60950、 cUL、 EU EN 60950、 TUV和UL 2043（外置天线）

无线电使用许可FCC（美国）、加拿大工业部、CE（欧洲）

4.3 无线传输设计

根据网络拓扑图，可清晰地了解无线数据从AP，到核心交换机的层层传递。

一 无线数据的传输：

无线终端--> AP --> POE接入交换机 -->区域汇聚交换机 --> 核心中控交换机

二 线路的部署：

1. AP -> POE交换机：所有AP均通过网线接入POE交换机，由于该交换机同时进行供电和数据传输，所以建议AP到POE交换机的网线距离不超过100米为佳。酒店客房部分采用原有的水品线路即可。

2. POE交换机-> 区域交换机：每层楼弱电间部署楼层的POE接入交换机，通过垂直主干线路连接至大楼的主交换机；

4.4 无线点位的部署

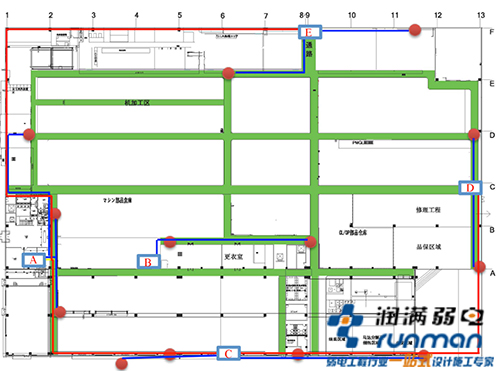

无线部署的整体效果图，请参照图片原文件《晟泰工厂整体布点走线图.jpg》

大致请参照下面缩略图：

红色饼状圆形代表无线AP的点位

蓝色方框代表机柜和交换机所处位置

红色线条标示光纤 ,蓝色线条标示超五类网线

布点方案说明：

如图所示，

1、蓝色方框代表机柜的部署位置，由于工厂整长达160米，网线传输的距离不建议超过100米，所以在交换机节点的考虑上，需在100米访问内加交换机进行中继,为了减少交换机和机柜的数量,距离较远的机柜之间采用光纤进行连接；

2、红色圆饼代表AP，AP通过POE供电传输，所以在机柜中放入POE交换机（或者交换机+POE模块，但不建议该种方式），来提供供电和数据传输；

3 、B/C/D/E点直接汇聚到 A 点统一管理

4.4 无线AP统计

根据实际情况可能会有适当的增加,点位的位置也会做适当的调整

4.5 机房部分

4.5.1 AC管理控制器

AC控制器部署在总机房，旁接在核心交换机上，对网络中所有AP设备进行统一部署和管理，其拓扑结构见4.1总体架构图

4.5.2 POE设备

所有无线AP设备， 均采用网线来进行POE供电，有助于减少安全隐患，因此，需在节点处加设POE供电交换机。根据布点图统计，建议在机柜接入的位置a点部署一台16口POE交换机,支持2个光口，其他机柜出部署8口的POE交换机。

POE及无线设备统计表

注：采用POE交换机，性能更优更稳定，若需节省成本，可采用普通交换机+POE模块的方式进行部署。
