上海问康网络科技综合布线
- 案例概况
【项目名称】：上海问康网络科技
【工程内容】：综合布线
【施工时间】：2015-5-8

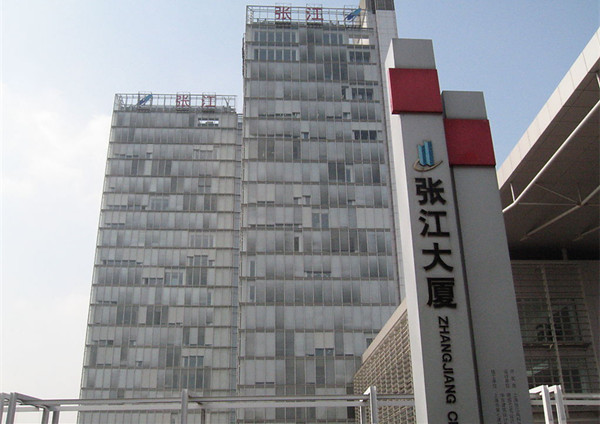

【项目地址】：上海市张江高科技园区张衡路666弄
【项目概况】：本项目位于上海市张江高科技园区张衡路666弄。上海问康网络科技主要是从事网络科技领域内的技术开发、技术服务、技术咨询与技术转让，数据处理服务，电子商务（不得从事增值电信、金融业务），健康管理咨询(不得从事诊疗活动、心理咨询)，计算机软硬件及辅助设备、电子产品、文教办公用品的销售。

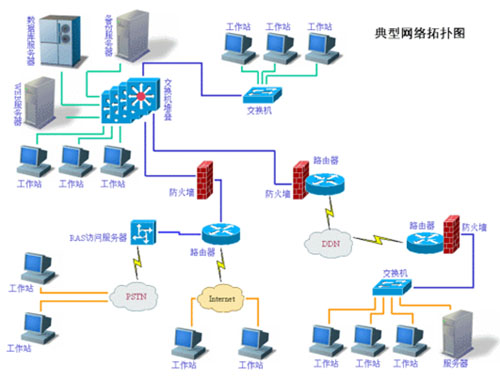

- 设计方案
1.模块和机房配线架按照标准统一的EIA/TIA-568B方式接线，必须按照图纸填写对应的标签。
2.信息端口的网络和电话都采用RJ-45，都能根据需要既可以用做网络，又可以用做电话。
3.走线管道要求放置水平总线槽，将网线引向各办公区域信息接口的分线管或线槽，从总线槽到分线槽或线管需要有过渡连接。线槽中放置的双绞线应不超过线槽总容量的70%，在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
4.线槽要求转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径，弯曲半径应大于线径的4倍。在线槽的转弯处，应有垫衬以减小拉线时对双绞线产生磨损。
5.会议室强电、网络和电话线路要求铺设到会议桌正下方，然后从会议桌中间槽引出。
6.会议室顶棚安装投影仪支架。布线包括投影仪电源，VGA延长线。
7.所有无线点要求单独布置电源和网线。

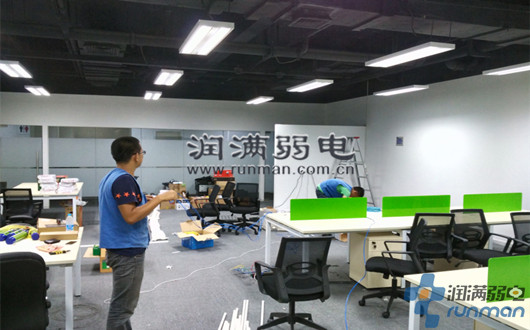

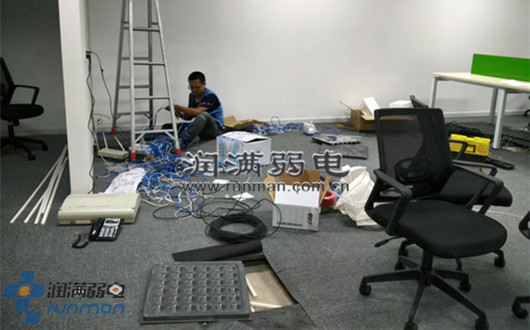

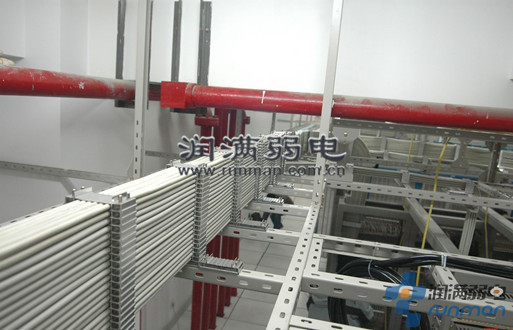

- 施工现场
prev
next
