上海浦东新区佳能博览会会场无线网络覆盖项目
- 案例概况
【项目名称】:上海浦东新区佳能博览会会场无线网络覆盖项目
【工程内容】:无线租赁
【施工时间】:2016-5-15
【项目地址】:上海市浦东新区滨江大道2727号(上海国际会议中心)
【项目概况】:2016上海佳能博览会”在上海国际会议中心隆重开幕,展览为期4天。佳能博览会是佳能集团每5年一届,规模最大,展示引领行业未来前沿技术以及佳能全线产品、解决方案以及服务的企业综合性展会。2016上海佳能博览会是继纽约、巴黎、东京后,最后一站收官之作,展会以“无限感动 博览佳能”为主题,突出了影像作为“纽带”给生活和工作带来的快乐和感动。
这次佳能博览会在佳能集团这5年发布博览会规模最大的一次,所以这次特邀我们润满科技做主网络的搭建和现场的wifi租赁覆盖。通过我公司内部技术讨论和经验总结得到一条很好的无线覆盖解决方案。此方案不且满足客户需求,还为不时之需提供方便。
- 设计方案
2016上海佳能博览会”在上海国际会议中心隆重开幕,展览为期4天。佳能博览会是佳能集团每5年一届,规模最大,展示引领行业未来前沿技术以及佳能全线产品、解决方案以及服务的企业综合性展会。2016上海佳能博览会是继纽约、巴黎、东京后,最后一站收官之作,展会以“无限感动 博览佳能”为主题,突出了影像作为“纽带”给生活和工作带来的快乐和感动。
这次佳能博览会在佳能集团这5年发布博览会规模最大的一次,所以这次特邀我们润满科技做主网络的搭建和现场的wifi租赁覆盖。通过我公司内部技术讨论和经验总结得到一条很好的无线覆盖解决方案。此方案不且满足客户需求,还为不时之需提供方便。
客户需求:
因为主会场布置在7楼,然而联通的网络配线箱在地下车库,需要用光纤将地下网络拉到7楼,并接入路由器。
在全场的会场都需要布置无线网络覆盖,以满足全场的上网需求、微信签到等等需求;
在全场布置几个点,这些点位的网络设备和链路具有冗余性,保证网络的可靠性、安全性和可管理性;
还需要流量控制、行为控制、冗余性、可靠性和安全性管理;
还需要特别区域提供特别的网络带宽,有些区域使用百兆带宽,有些需要千兆带宽;
无线解决方案:

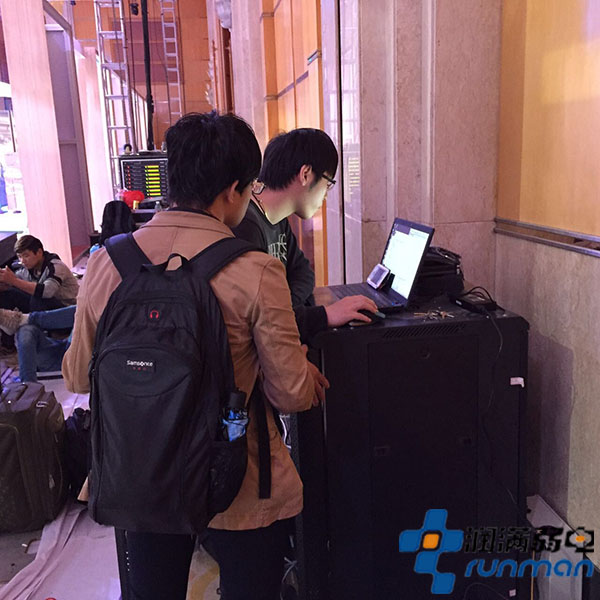

从地下车库拉一根12芯单模光纤到7楼的机柜位置,并通过思科路由器把光信号转化为电信信号,并使用思科的poe交换机并划分为6个不同的VLAN,然后使用思科设备分别接入VLAN,再利用一个思科设备连接里面另一个思科设备做扩充作为内部员工网络,来达到7楼区域的上网需求。在网络点位的地方用一台22U的机柜,把思科的路由器交换机以及光电转换设备全部架设在机柜内以确保设备的稳定性以及安全性。

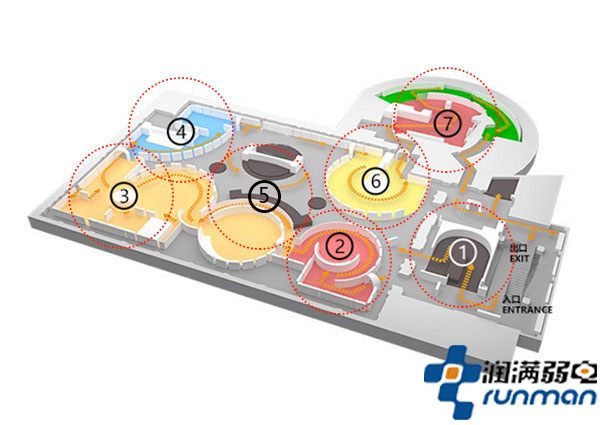

从机柜到7个网络节点的位置,全部使用安普6类非屏蔽网线部署,以确保网络的稳定和减少网络信号的衰减,尤其是最后给6、7号点位置,距离只有130米而且需要给无线ap供电,对网线和网络的要求更高。

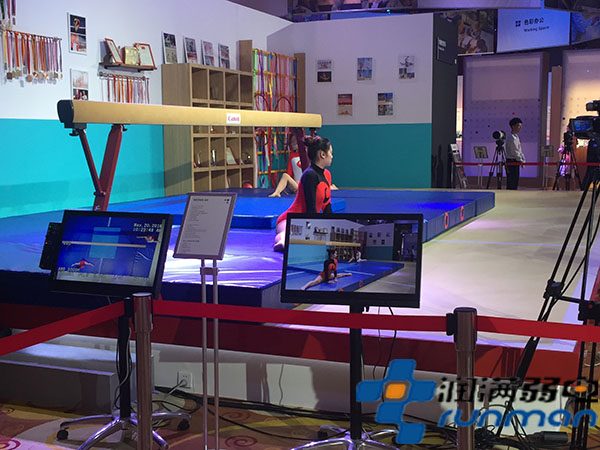

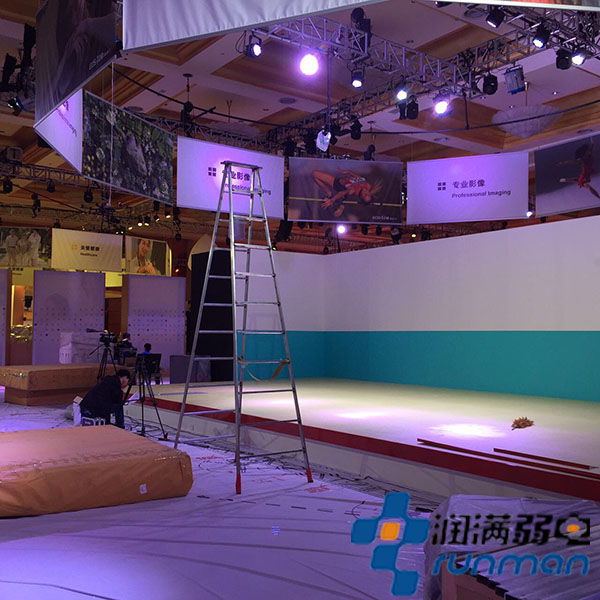

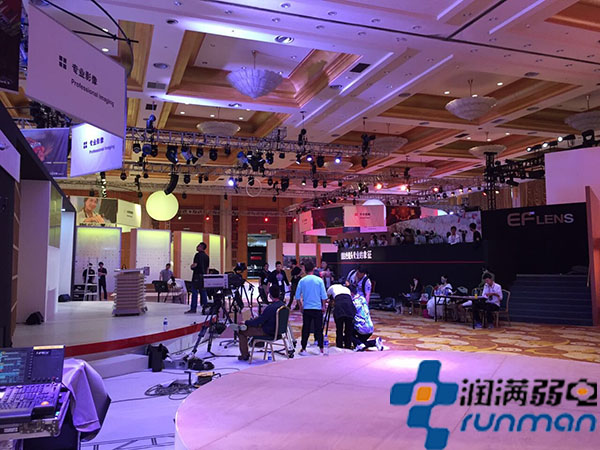

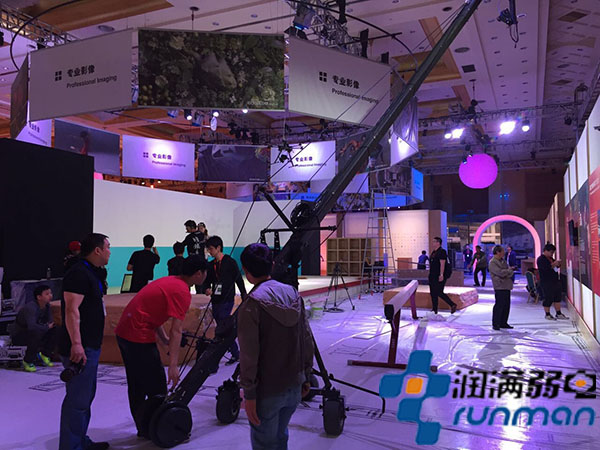

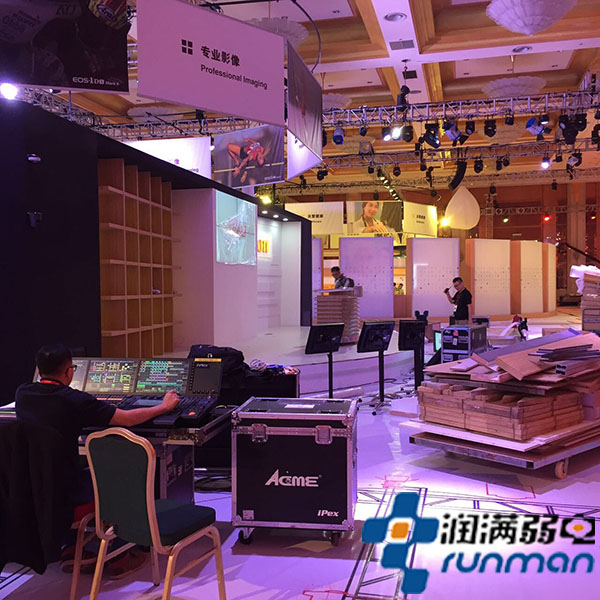

- 施工现场
