江苏大屯煤徐庄煤井无线监控成功案例

徐庄煤矿是一座年设计能力为90万吨的国家大型矿井，是大屯矿区最早开发的一对矿井。1970年8月开始建设，经过数千名建设者十年艰苦卓绝的努力奋战，饱经磨难的徐庄煤矿于1979年12月20日胜利投产。投产25年来，勤劳勇敢的徐庄人发扬“艰苦拼搏、以矿为家、改革振兴、勇于进取”的徐庄精神，走过了简易投产之后的完善、发展、壮大的历程。从投产第一年年产16万吨到2004年实现年产141.6万吨实现了矿井跨越式大发展，1980～2004年累计生产原煤2192.6万吨，为祖国的煤炭事业和经济建设做出了贡献。

众所周知，矿车在运输沿途过程中，经常会有被盗的情况。为了避免这种情况的出现，使用全新的无线网络覆盖技术把矿区道路整体无线网络覆盖 。当矿车行驶在矿区无线网络覆盖的道路上，在视频监控中心就可以实时看到矿石与驾驶员的情况。矿车移动性、周边环境布线困难，模拟微波干扰严重……然而，数字微波监控却能很好地弥补这些不足。它可以在不能架线环境里，自由组成无线的数字网络监控，自身的灵活性高，安装方便快捷，扩展性强，维护简单等优点，同时可以和局域网，互连网无缝对接，可以分级控制查看，大大地提高了工作效率。以下便是一个无线矿山无线视频传输解决方案：

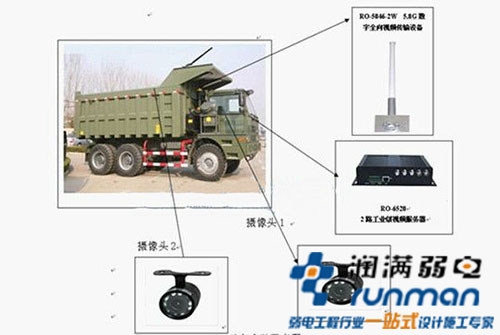

利用现有预埋光纤和摄像机立杆安装RO-5844-2W  5.8G无线网络全向覆盖设备，把网线连接网络光端机，通过现有光纤把接收到移动中矿车运输的情况实时传送到监控中心。每台车需要一台5846和一个2路网络视频服务器，两个摄像头。请根据车辆的数量在具体配置。

全程按7公里计算，我们为了更好的网络覆盖矿区道路在每一公里安装一台RO-5844-2W  5.8G无线网络全向覆盖设备。目前一共使用16台设备，因无人去现场勘察，目前的配置有一定出入，实际配置得在现场勘察以后再调配。

网络传输设计

为了使整个矿场有网络覆盖，需要16台 RO-5844-2W  5.8G无线网络全向覆盖设备，因为每一台RO-5844-2W  5.8G无线网络全向覆盖设备覆盖的区域是半径500米，直径1000米。它是通过与网络光端机相连接，再由网络光端机连接到地下预埋的光纤传输图像到调度室，在调度室里的显示器会安装一个软件，打开软件即可实时监控矿石运输情况。

移动中的RO-5846-2W   5.8G数字全向视频传输设备在车辆行驶过程会与定点安装好的RO-5844-2W  5.8G无线网络全向覆盖设备天线对接，即可发射图像到RO-5844-2W  5.8G无线网络全向覆盖设备，由RO-5844-2W  5.8G无线网络全向覆盖设备通过网络光端机经过光纤传输图像到调度室。
